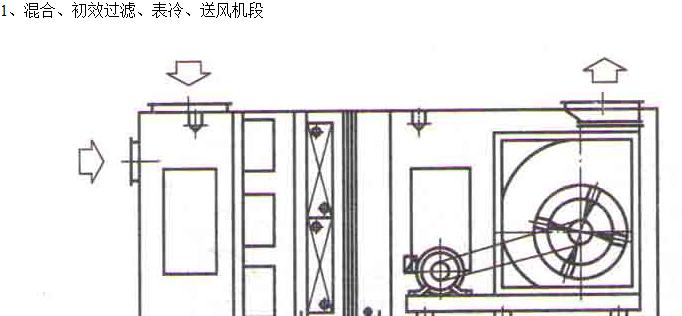

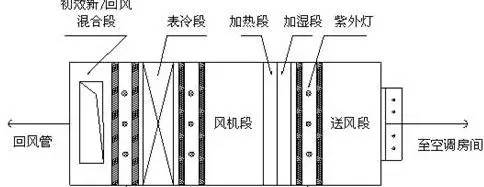

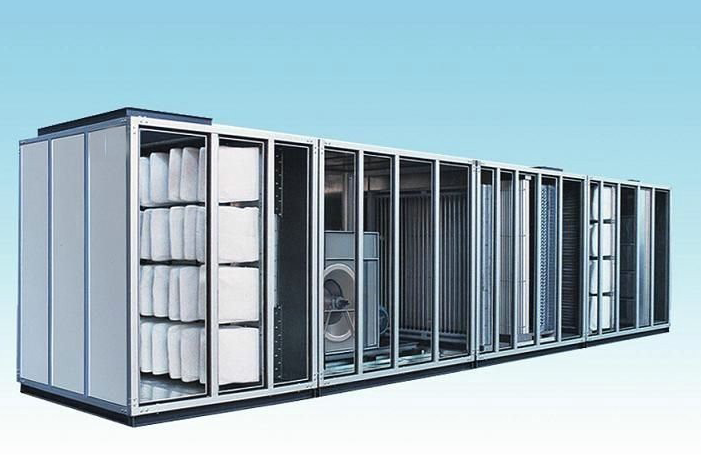

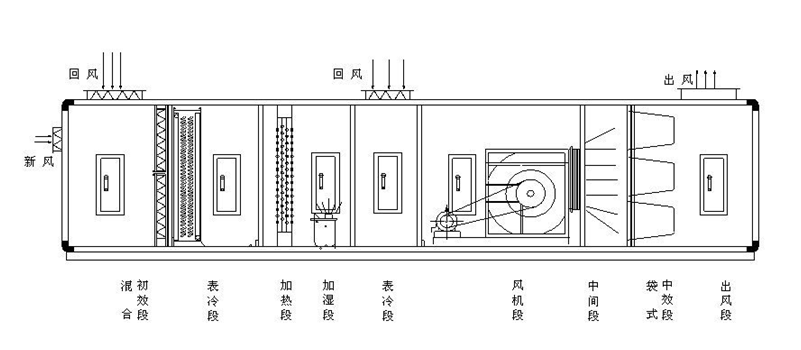

組合式空調機一般都有三個以上的功能段所組成。如：初效新回風段、表冷擋水段、加熱段、加濕段、二次回風段、風機段、消聲段、中效過濾段、殺菌段以及熱回收段等，可通過不同功能段的組合，實現不同的空氣處理要求。組合式空調機對機組的漏風率、冷橋因子、箱體機械強度等都有較高要求。
混合段
空調機組需選用混合段作為系統回風與新風混合之用。通常在回風口和新風口安裝有風閥，兩個風閥實現聯動，即當一個風閥開大，另一個風閥將關小。風閥帶有手動調節器。

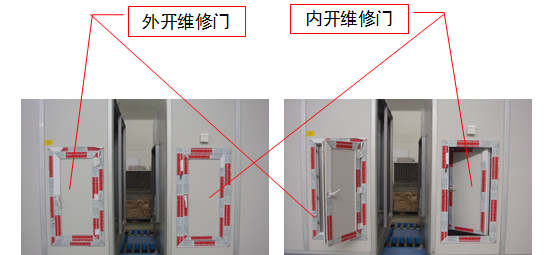

混合段一側設有維修門，維修門方向可在定單中指明。未指明的維修門方向默認為機組盤管段進出水管一側。 如混合段只需要法蘭而不需要風閥、不需要手動調節器、需要聯動以及需要帶電動調節器時，均應在定單中指明。
組段原則：設置在空調機組的進風側最前端。

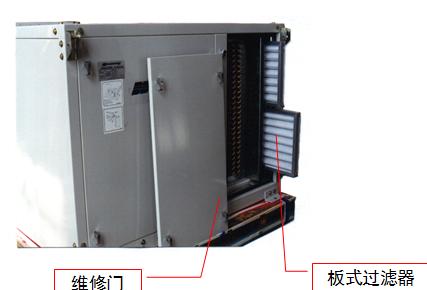

混合過濾段
混合過濾段是在混合段的基礎上，將板式初效過濾器加入段內，其余功能及組段原則與混合段完全相同。

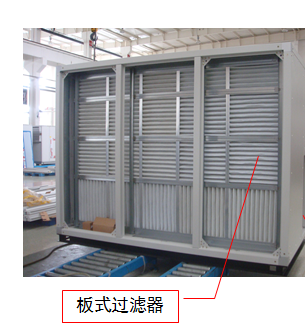

板式初效過濾器安裝方式：側面安裝，設置有滑道，可以打開側面的維修門，裝入或抽出過濾器。優點：裝拆方便，不需要正面安裝所需要的空段。
板式初效過濾段
可拆卸式鋁合金框架板式初效過濾器， 濾料為無紡布，可以清洗十余次，還可以方便地更換濾料，過濾框重復使用，以降低用戶的使用成本。這種G4效率的過濾器，常用于空調與通風系統的初級過濾，以保護系統中的下一級中效過濾器；也適用于只需一級過濾的簡單空調和通風系統。
活性炭板式初效過濾器：
化學過濾器——活性炭板式初效過濾器，可以吸附空氣中的有害氣體，比如酸性氣體、堿性氣體、甲醛、汞蒸汽、放射性氣體、惡臭等。該種過濾器與普通板式初效過濾器規格、尺寸、過濾精度以及風阻相同。安裝方式：有側面和正面安裝兩種方式。
板式初效過濾段側面安裝時，設置有滑道式過濾器支架，可以打開側面的維修門，裝入或抽出過濾器。優點：裝拆方便，不需要正面安裝所需要的空段。
組段原則：板式初效過濾段單獨作為一個運輸段時，該段段長為3M；當與其他段組合成運輸段體時，該板式初效過濾段段長為2M。板式初效過濾段必須設置在以下段體之前：中效袋式過濾段、各種盤管段、電加熱段、各種加濕段、進風側消聲段、二次回風段、送風段和風機段。

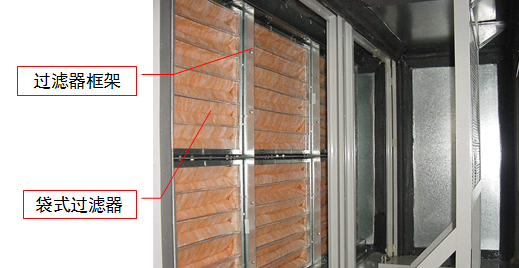

袋式過濾段
1.初效袋式過濾段，袋式過濾器分為袋式初效過濾器和袋式中效過濾器。
初效袋式過濾器為可清洗型，濾料為無紡布 ，這種過濾器可用于空調、通風系統的初級過濾，以保護系統中的下一級中效或其他過濾器；在對空氣凈化水平要求不很嚴格的場所，如普通樓堂館所、超級市場、配電室、需要集中通風的一般工業和公共場所，經初效袋式過濾器處理后的空氣可直接送至用風區域。
安裝方式：側面安裝，段體位置：設置在以下段體之前：中效袋式過濾段、各種盤管段、電加熱段、各種加濕段、進風側消聲段、二次回風段、送風段和風機段。
2.中效袋式過濾段
袋式中效過濾器，為一次性過濾器，采用進口化纖濾料，該濾料阻燃，適應于有防火要求的場所，但可以焚燒，因而又符合環保的要求。過濾精度有F5、F6、F7、F8，過濾精度依次提高。 ----沒有特別要求，采用F5就足夠，經濟實用。安裝方式：有側面和正面安裝兩種方式。
側面安裝時，設置有滑道式過濾器支架，可以打開側面的維修門，裝入或抽出過濾器。優點：裝拆方便，不需要正面安裝所需要的空段。通常用在對空氣凈化水平要求不很嚴格的場所，如普通樓堂館所、超級市場、配電室、需要集中通風的一般工業和公共場所，經袋式過濾器處理后的空氣可直接送至用風區域。
用于凈化空調的袋式過濾段，必須采用正面安裝。-----需要設置空段，價格較高。

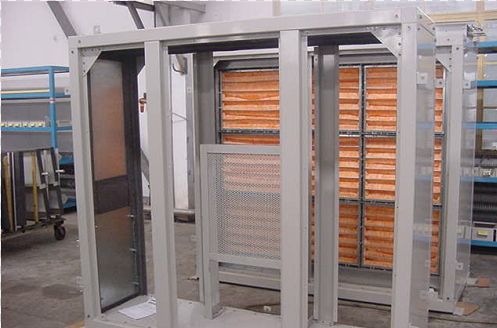

袋式中效過濾器前應設置板式或袋式初效過濾器進行保護，如果初效板式過濾器與中效袋式過濾器需采用正面安裝，則該段前部需要設有空段，以便人員進入段內進行拆裝過濾器。過濾器支架為專用的方框標準框架單元，可將兩種過濾器一起卡在支架內，密封性能好。多用于凈化空調的初中效過濾。
冷卻盤管段
標準的冷卻盤管段，設有不銹鋼干式水盤，盤管落座在水盤內，盤管有4排和6排，4排可用于空調機組，6排可用于新風機組，如需要經過選型計算后可安裝8排盤管。
當段長5M時，段體內可以放置一個4或6排的冷盤管，之外，還可以放置一個擋水板或一個小于100mm的濕膜加濕器或一個2排的加熱盤管。
當段長6M時，段體內可以放置一個8排的冷盤管，之外，還可以放置一個擋水板或一個2排的加熱盤管或濕膜加濕器。如果冷盤管是4或6排時，可以放置一個2排加熱盤管后再放一200mm的濕膜加濕器或一個擋水板。
組段原則：通常設置進風段、混合段、進風側消聲段和初、中效過濾段之后，風機段之前。
熱水盤管段
2排熱水盤管放置在水盤內。
組段原則：通常設置進風段、混合段、進風側消聲段和初、中效過濾段之后，風機段之前。 注：加熱盤管不需帶擋水板，其允許的最大迎面風速為4m/s。
蒸汽盤管段：安裝及組段原則與熱水盤管一樣。

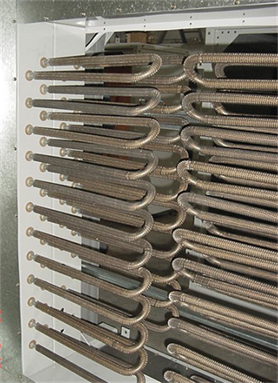

電加熱段不銹鋼電加熱管組成加熱器，功率可根據用戶需要設置，可按要求分級控制。電加熱段帶有溫度超高保護，另可根據用戶的需要增加其它自控功能。
組段原則：
（1） 高寒地區，電加熱段可作為防凍措施設置在冷熱水盤管之前。
（2） 電加熱段作為加熱或輔助電加熱，可放置在熱盤管之后、風機段之前。
（3） 電加熱段不宜放置在加濕段之后。

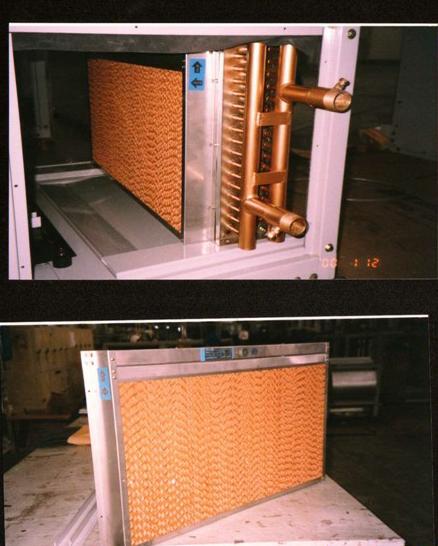

濕膜加濕段
原理—— 加濕器由加濕器主體（濕膜）、電控箱、兩通電磁閥、過濾器和水管路組成。經過電磁閥的清潔自來水通過過濾器、供水管路送到濕膜頂部布水器，水在重力作用下沿濕膜表面流下，將濕膜表面潤濕，當熱空氣穿過潮濕的濕膜時，其濕度增加，溫度下降，這一加濕過程為等焓加濕過程。 用戶還可選配濕度控制器，對加濕器供水進行通斷的控制，當房間濕度達到設定值，則電磁閥關閉，停止加濕；房間濕度低于設定值，則電磁閥開啟，繼續加濕，從而實現對系統濕度的自動調節
濕膜加濕段特點：
1.經濟性好

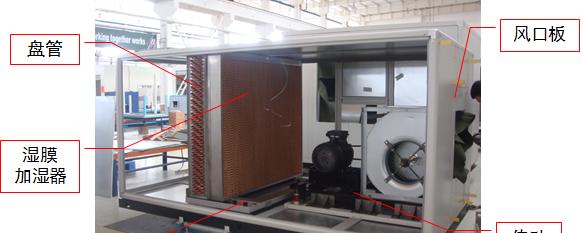

2.在冷卻盤管段下風處設置濕膜加濕器可起到一定的擋水板作用，可不再設置擋水板
3.標準的濕膜加濕器為直排水式，結構簡單，缺點是用水量較大。因濕膜加濕量受進風溫濕度條件影響很大，不宜用于對加濕精度要求高的場合。
規格：濕膜厚度有50mm、100mm、150和200mm，作為非標也可選用200mm以上的濕膜。
注：濕膜加濕器允許的最大迎面風速一般不宜超過3.5 m/s 。
組段原則
（1）5M長度的4、6排盤管段可以放置100 mm以下濕膜而不必加長段體長度；6M長度的4、6排盤管段可以放置200 mm以下濕膜而不必加長段體長度。
（2）100 mm以下濕膜自成一個或與其它功能段合成一個整體運輸段時，需要3M的段長；200 mm以下濕膜自成一個或與其它功能段合成一個整體運輸段時，需要4M的段長。

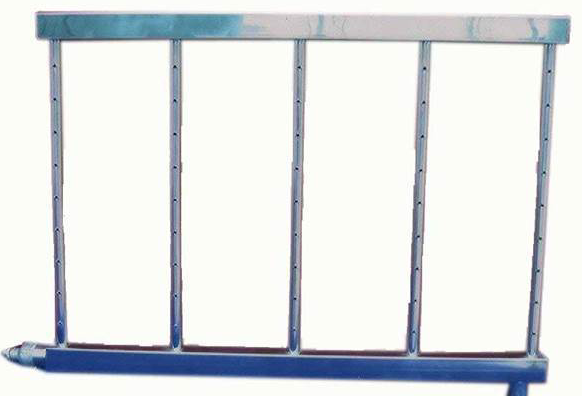

（3）濕膜加濕段通常設置在冷卻盤管、加熱盤管和電加熱段之后，風機段之干蒸汽加濕段 在有蒸氣源的場合，可以使用干蒸汽加濕器。蒸汽進入加濕器蒸發室，經過汽水分離和干燥處理，干燥的蒸汽經調節閥進入噴管，從帶有消聲金屬網噴孔中噴出，實現了對空氣的加濕處理。整個加濕器為全不銹鋼材制造。蒸汽加濕器配以自動控制，可以實現精確加濕，特別適合于工藝加濕。
干蒸汽加濕器控制方式：
（1）M1電動調節方式（電磁閥型干蒸汽加濕器）：電磁閥型干蒸汽加濕器在蒸汽噴管上安有一只蒸汽電磁閥，通電打開，斷電則靠彈簧自動復位。該型加濕器具有斷電自動關閉的特點，較適合舒適性空調的使用。
（2） M2電動基本型：電動基本型干蒸汽加濕器在蒸汽調節手柄上安裝有一只基本型電動驅動器，采用電機驅動，通+24V弱電電壓則電機正轉，通-24V弱電電壓則電機反轉，由此實現蒸汽的打開和關閉。通/斷控制型。
（3）M3電子定位型：電動定位型干蒸汽加濕器在蒸汽調節手柄上安裝有一只電子定位型電動驅動器，采用電機驅動，電動驅動器上安裝有一塊智能化電路板，可將0~10V的電信號轉換成電機的角位移信號，再轉換成閥的開啟度，從而達到控制蒸汽輸出量的目的。該系統比較適合工藝性加濕項目和有DDC控制要求的場合。精確控制型。
高壓噴霧加濕段

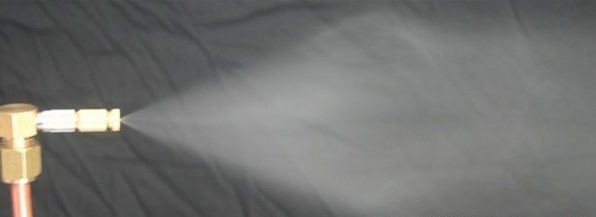

在無蒸汽源的場合，可以考慮使用高壓噴霧加濕器。高壓噴霧加濕器是由加濕主機、水過濾器和噴頭組成。加濕器主機由電機、高壓泵、電磁閥、壓力調節閥、壓力表、控制電路、濕度傳感器等組成，置于金屬箱體內，安裝在空調箱外部。噴頭為高耐磨性陶瓷噴頭。
高壓噴霧加濕器下風側必須設置擋水板，以防止“過水”進入系統 。也可采用濕膜加濕器，既當作擋水板，同時起到進一步加濕的作用。
組段原則：
（1） 當自成一個整體運輸段時，段體為5M長度；當該段緊靠冷卻盤管段且合為一個整體運輸段時，段體為3M長度。
（2）高壓噴霧加濕段通常設置在冷卻盤管、加熱盤管和電加熱段之后，風機段之前。

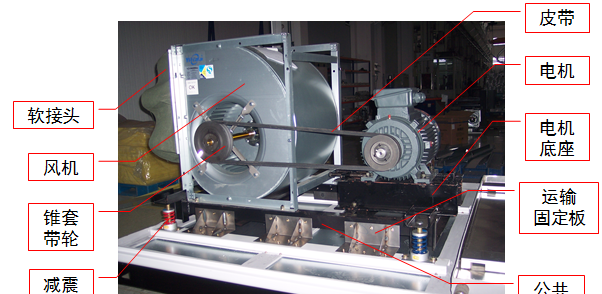

風機段
風機分為前彎多葉和后傾離心風機。
前彎多葉離心風機用于風量1799~134018m3/h,風壓1200Pa以內，,后傾離心風機用于12700~134000m3/h風量，風壓2000 Pa以內。前彎多葉離心風機用于高風壓時，機組噪音加大，風機效率下降，機組運行不經濟。價格較昂貴的后傾離心風機用于低風壓，發揮不出后傾離心風機在高風壓時效率高、噪音低的優勢，也是一種浪費。
組段原則：
風機段可設置在進風段、混合段、混合過濾段、初中效過濾段、冷熱盤管段、電加熱段、加濕段、進風消聲段、二次回風段等功能段之后，排風新風段、擴散段、送風消聲段、中高效過濾段以及送風段之前。風機段吸風側可與其他段體組合成一個整體運輸段，但風機送風側不可以與其它段合成一個運輸段。
擴散段
擴散段可起到擴壓、均流的作用，如風機段下游還有其它功能段時，應在風機段出口先設置擴散段。比如，風機段下游設有消聲段、中效袋式過濾段、盤管段時。
擴散段風阻：約40Pa。
中間段
中間段一側設有維修門，維修門方向可根據用戶需要確定，主要是用于日常維護空間，如正面安裝的中效過濾段、初中效過濾段、消聲段等。
空段長度根據用戶需要可有3M、4M、6M和8M供選擇。選擇的原則：其一為，機組型號較大，需要的長度也較大；其二為，根據內部零部件的尺寸選擇；其三為，根據用戶的采購能力選擇。

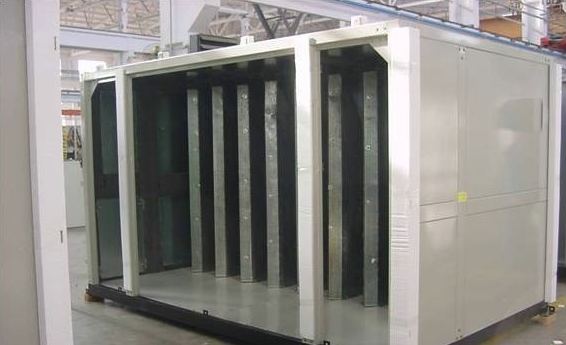

消音段
在一些特殊場合或用戶需要，在機組的回風側或出風側需要設置消聲段。頓漢布什消聲段采用片式阻性型消聲器，具有消聲性能好、風阻小的特點。
組段原則：
回風側消聲段設置在進風段之后、回風風機段之前。送風側消聲段設置在送風風機段、擴散段之后，中、高效過濾器段之前。
排風新風段
排風新風段可起到排除回風，吸入新風的功能，可以有效控制新風、回風和排風的比例。排風口、新風口、旁通口均設有風閥，可以單獨控制也可關聯控制，有手動和電動風閥控制器可選，控制模式可按照用戶要求。
組段原則：設置在回風風機段之后。
二次回風段
用于工藝型空調系統或節能空調系統，可最大限度地采用回風。由于現在空調系統對空氣品質的要求和控制，已較少使用。
組段原則：設置在混合段、一次回風段、一次冷卻和加熱盤管之后，二次冷卻和加熱盤管、風機段之前。
進風段、送風段
進風段和送風段用于組合式空調箱進風側和出風側。進風和送風段的采用，可以改變進風口和送風口的連接方向。例如，進風側的過濾段，出風側的中效過濾段、消聲段，加入一個進風段和送風段，便將水平進風、送風方向，改為頂部進風、送風方向。
